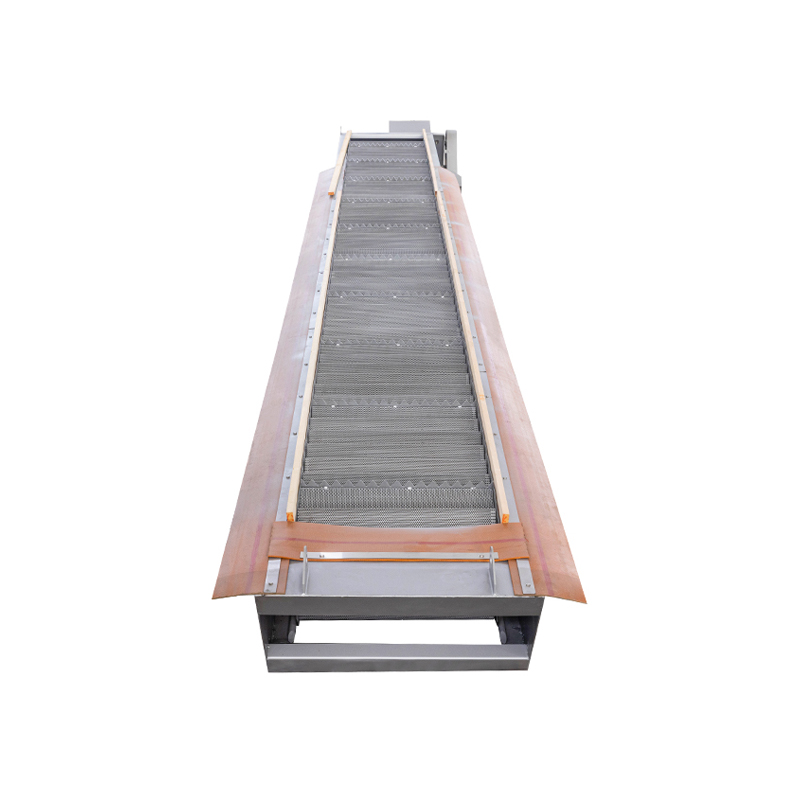

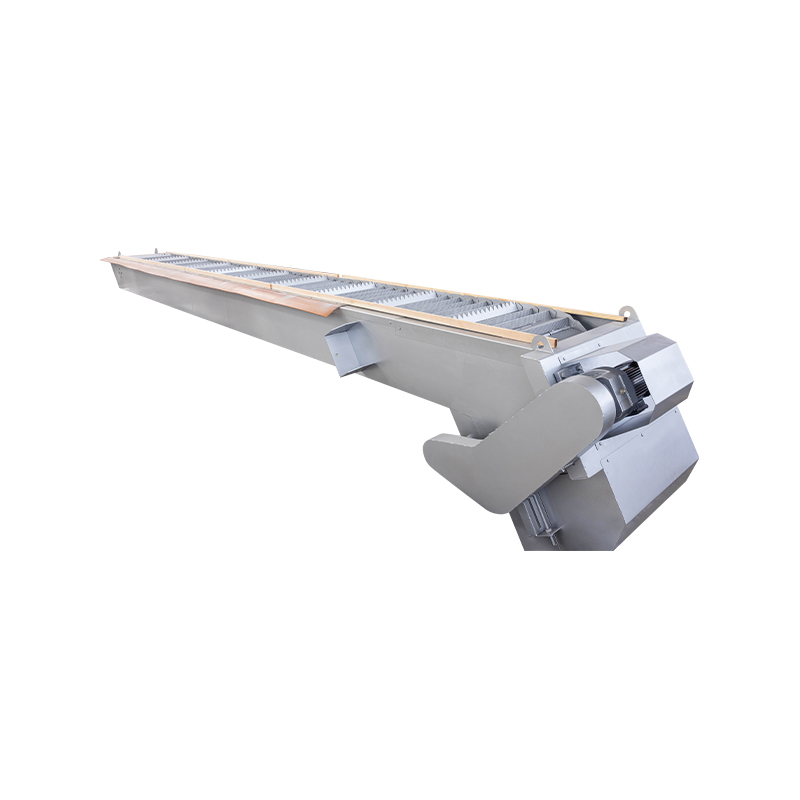

Mesin Layar Mesh Bar

Layar step bar tipe mesh adalah perangkat pengolahan air khusus yang mampu secara terus menerus dan otomatis mencegat dan menghilangkan berbagai bentuk kotoran dari cairan. Alat ini dapat diterapkan secara luas dalam pengolahan limbah kota dan industri pasokan air, sekaligus berfungsi sebagai peralatan penyaringan utama dalam proses pengolahan air limbah untuk sektor-sektor seperti tekstil dan pengolahan makanan.
Peralatan ini adalah salah satu mesin dewatering layar yang dikembangkan secara independen oleh perusahaan kami berdasarkan produk impor canggih dan telah dioperasikan di beberapa pabrik pengolahan limbah.

MINTA PENAWARAN

SEBELUMNYA: Mesin Layar Drum Bar

BERIKUTNYA: Mesin Layar Batang Gigi Rake

Keunggulan dan Fitur
Struktur dan Prinsip Kerja

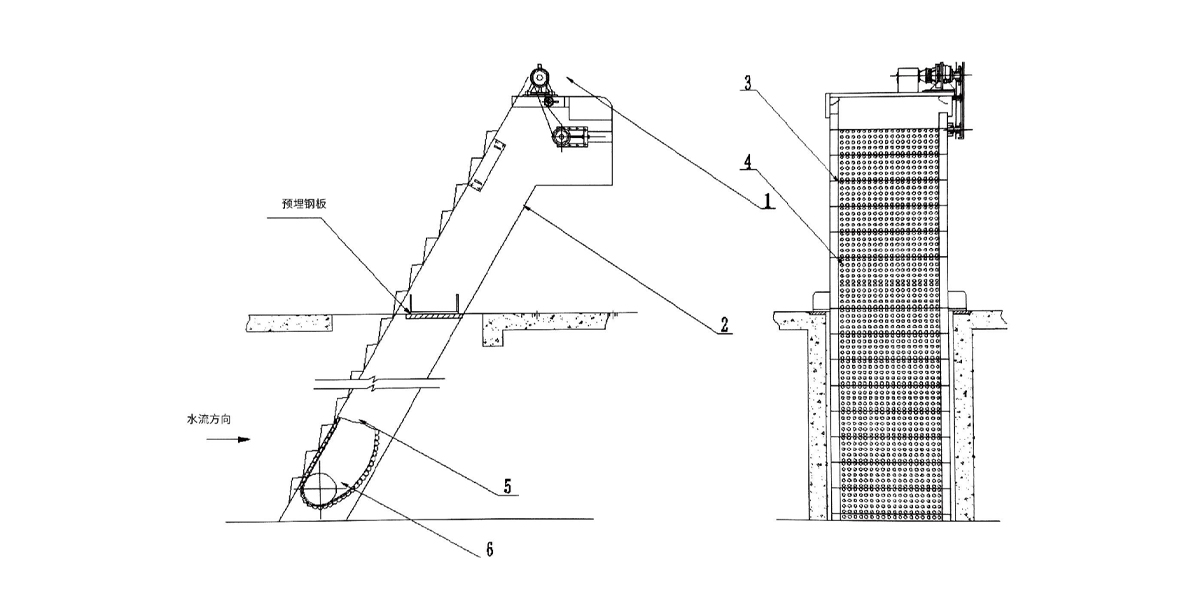

Dimensi dan Gambar Pemasangan
Spesifikasi Produk
Ruang Lingkup Aplikasi

Peralatan ini menawarkan otomatisasi tinggi, efisiensi pemisahan yang unggul, konsumsi daya rendah, pengoperasian senyap, dan ketahanan terhadap korosi yang sangat baik. Ini memastikan pengoperasian yang berkelanjutan dan stabil tanpa pengawasan. Dilengkapi dengan perlindungan keselamatan kelebihan beban, ini memicu alarm suara dan visual dan mati secara otomatis jika terjadi malfungsi, mencegah kelebihan beban.
Interval pengoperasian dapat disesuaikan secara bebas untuk memenuhi kebutuhan pengguna, sehingga memungkinkan pengoperasian berkala. Ini memiliki fitur kontrol otomatis berdasarkan perbedaan level cairan sebelum dan sesudah layar, bersama dengan fungsi kontrol manual untuk memudahkan perawatan. Pengguna dapat memilih mode yang sesuai dengan kebutuhan operasional yang berbeda-beda.
Berkat desain strukturalnya yang rasional dan kemampuan pembersihan mandiri yang melekat, peralatan ini jarang tersumbat, sehingga memerlukan perawatan rutin yang minimal.

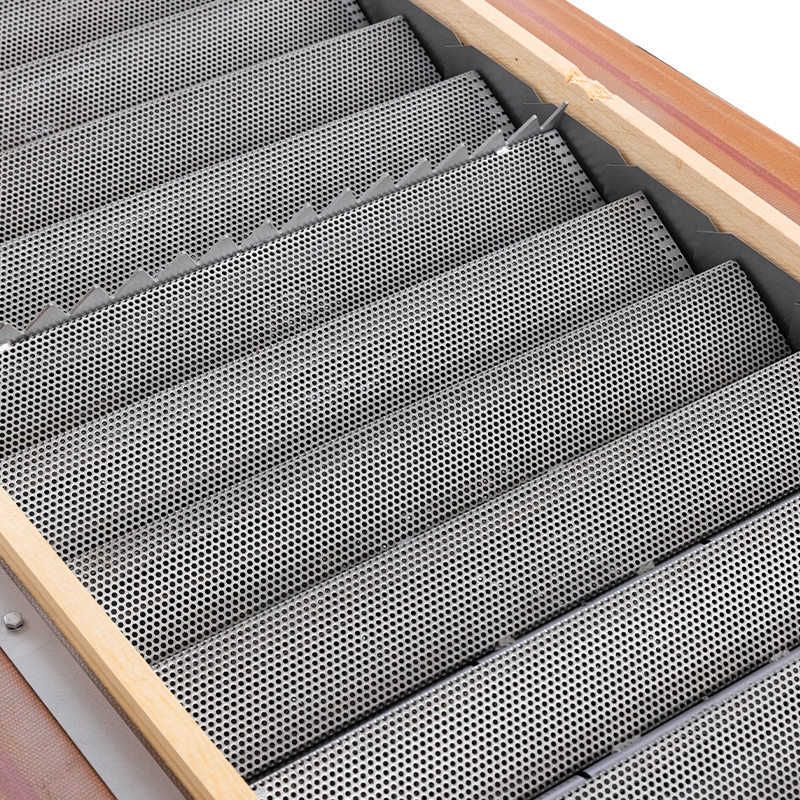

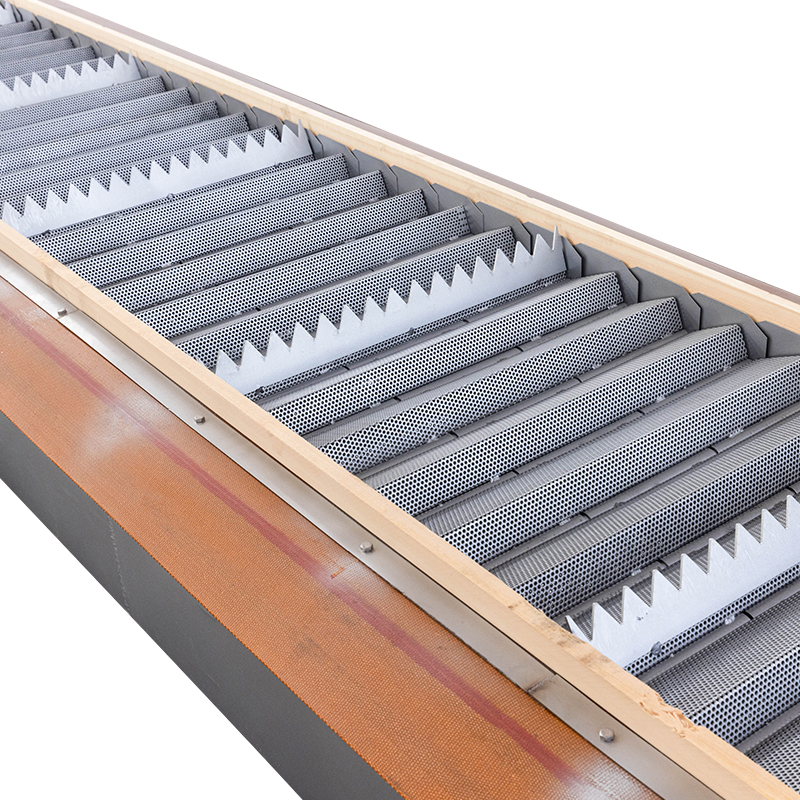

Layar langkah pelat jala adalah perangkat penghilang puing-puing berputar yang dirakit dari layar puing-puing baja tahan karat. Digerakkan oleh peredam, saringan puing berputar melawan aliran air untuk terus menghilangkan puing-puing halus yang mengambang dari air limbah. Ketika saringan mencapai saluran pembuangan, sebagian besar padatan jatuh secara gravitasi, sementara sisanya disapu bersih dengan sikat pembersih, memastikan kotoran tidak melewati saringan. Peralatan ini menjamin pengumpulan dan pengangkutan penyaringan yang optimal sambil mempertahankan area dan kapasitas aliran yang dirancang.

Model	HF-600	HF-1000	HF-1500	HF-2000	HF-2500	HF-3000
Lebar Saluran B (mm)	700	1100	1600	2100	2600	3100
Kecepatan Pengoperasian (m/mnt)	2~3
Sudut Pemasangan α (°)	75
Daya Penggerak (kW)	1,5~3,0
Kecepatan Aliran Melalui Penghalang (m/s)	1.0
Celah Penghalang (mm)	2,3,5,6,8
Laju Aliran Air (m³/hari)	1.1~8.5x104
Catatan: Laju aliran pada tabel dihitung berdasarkan kedalaman air 1 meter di bagian hulu layar. Kapasitas pengolahan spesifik disesuaikan dengan kebutuhan aktual.

Parameter/Model			HF-500	HF-600	HF-700	HF-800	HF-900	HF-1000	HF-1100	HF-1200	HF-1300	HF-1400	HF-1500
Kedalaman air H₃ di depan layar (mm)						1.0
Kecepatan aliran melalui jaringan V (m/s)			0.8
Izin b (mm)	1	Laju aliran Q (m³/m)	0.03	0.04	0.05	0.06	0.07	0.08	0.08	0.09	0.10	0.11	0.12
	3		0.07	0.09	0.10	0.12	0.14	0.16	0.18	0.20	0.22	0.24	0.26
	5		0.09	0.11	0.14	0.16	0.18	0.21	0.23	0.26	0.28	0.31	0.33
	10		0.11	0.14	0.17	0.21	0.24	0.27	0.30	0.33	0.37	0.40	0.43
	15		0.13	0.16	0.20	0.24	0.27	0.31	0.34	0.38	0.42	0.45	0.49
	20		0.14	0.17	0.21	0.25	0.29	0.33	0.37	0.41	0.45	0.49	0.53
	25		0.14	0.18	0.22	0.27	0.31	0.35	0.39	0.43	0.47	0.51	0.55
	30		0.15	0.19	0.23	0.27	0.32	0.36	0.40	0.45	0.49	0.53	0.57
	40		0.15	0.20	0.24	0.29	0.33	0.38	0.42	0.46	0.51	0.55	0.60
	50		0.16	0.20	0.25	0.29	0.34	0.39	0.43	0.48	0.52	0.57	0.61

Mesin Layar Pelat Berlubang: Terutama digunakan untuk filtrasi halus dan intersepsi padatan tersuspensi tinggi, cocok untuk skenario aliran kecil hingga sedang.

Lingkup Aplikasi:
1. Perlindungan Lingkungan Kota: Perlindungan pra-perawatan untuk proses membran MBR, penggantian layar keranjang stasiun pompa kecil, dan intersepsi polusi di saluran pembuangan air hujan.
2. Air Limbah Industri: Pemisahan padat-cair presisi tinggi di industri kimia, farmasi, dan elektronik.
